在電廠的燃煤鍋爐係統中,粉煤灰的排放可分為幹排和濕排兩種。目前,在水泥工業發達地區,幹粉煤灰作為水泥生產的混合材,行情較好,已呈供不應求之勢,躍升為一種資源;濕粉煤灰各項物化性能與幹粉煤灰基本一樣,隻是由於水份大( 可達45%),不能滿足水泥生產的要求,不受市場的青睞,隻能堆放於濕灰灰庫中,愈積愈多,嚴重汙染環境。隨著國家產業政策的不斷優化,環保法規的日趨嚴曆,濕粉煤灰的妥善處理已被提上議事日程。隻有提高粉煤灰綜合利用價值將濕粉煤灰以合理的能耗、簡潔的工藝進行烘幹,使其水份低於5%,才能變廢為寶,實現社會效益與經濟效益的雙豐收。

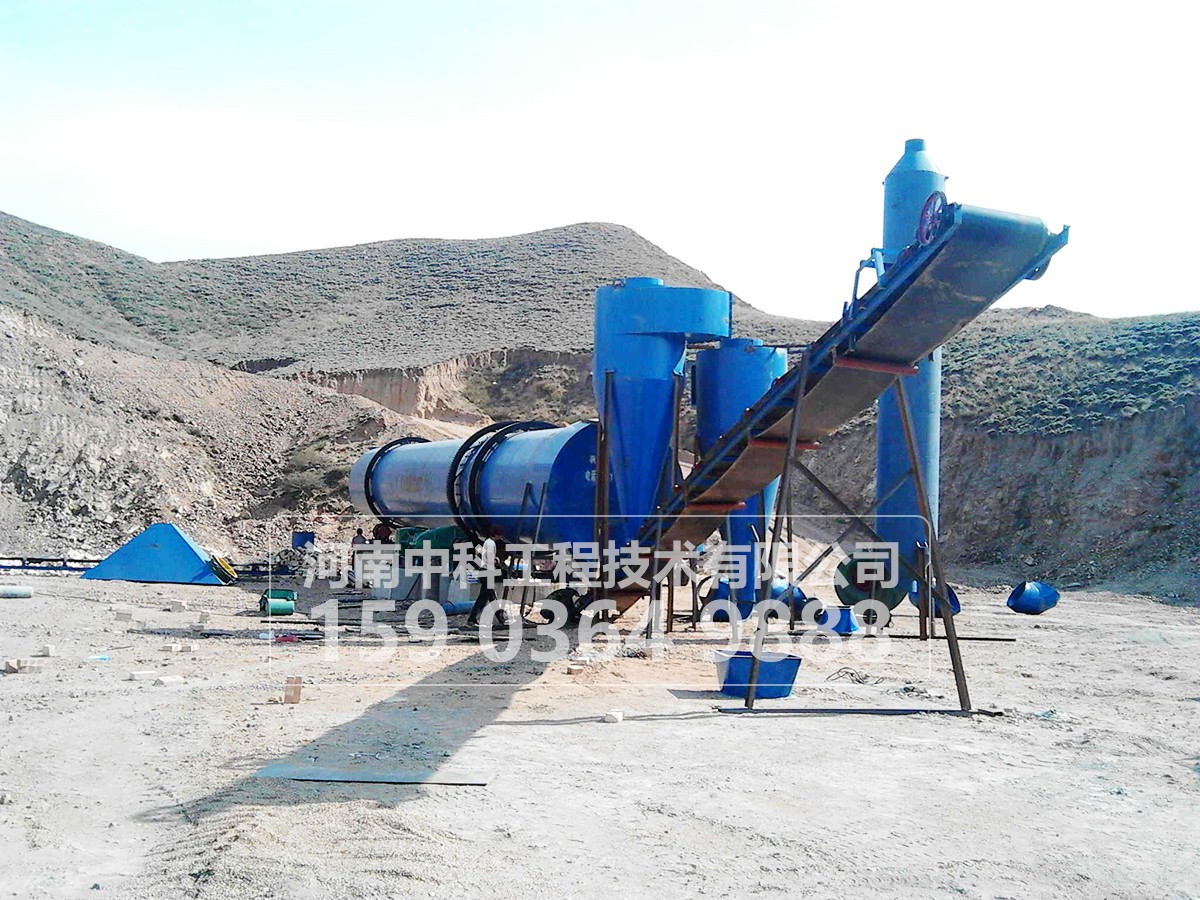

粉煤灰烘幹機係統
1、熱源係統 2、輸送係統 3、烘幹係統 4、除塵係統 5、料倉 6、電控係統
粉煤灰烘幹工藝流程
1、粉煤灰打散上料係統:電廠濕排粉煤灰進行浮選,浮選後的粉煤灰初水分在28%左右。在堆場初步涼曬後水分在18%以下。打散上料給料係統的主功能是:將成團濕煤灰通過打散機,使得成團濕基粉煤灰的團徑≤30mm並由膠帶輸送機送入烘幹機。該係統主要由受料鬥、打散機、平皮帶輸送機等組成。打散效果的好壞,直接決定著烘幹係統的產能。其中靠近烘幹機入料口設備采用耐熱且密封性能良好的設備。
2、供熱係統:一般選用沸騰爐、燃煤上煤機、鼓風機等設備,確保提供穩定的高溫熱煙氣。

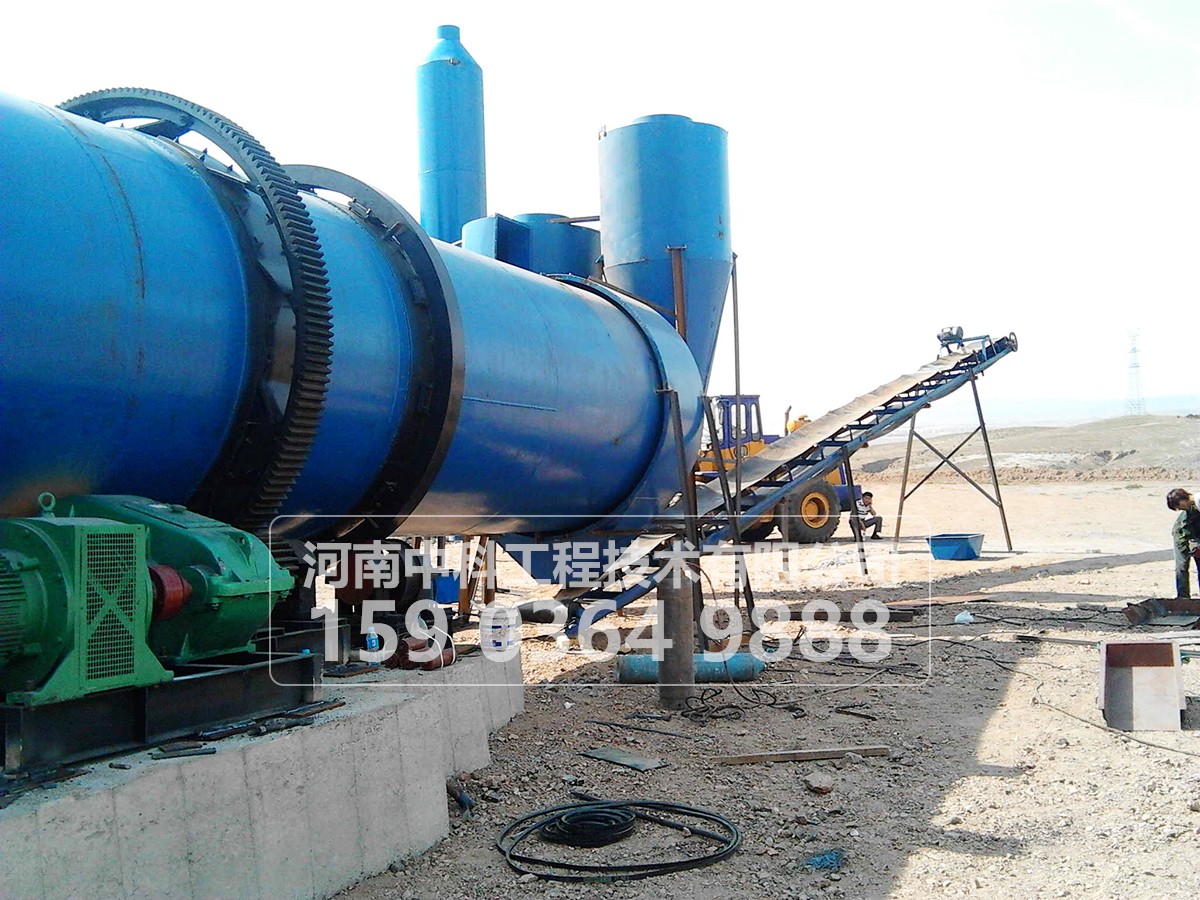

3、烘幹機:選用密封給料頭罩、螺旋推進器、三筒式烘幹機、集塵式排煙卸料尾罩等,完成高水分物料與高熱煙氣的熱交換。
4、除塵係統:選用氣箱脈衝袋式除塵器、係統引風機等,除塵器收集烘幹過程中的微細顆粒,同時實現烘幹係統的尾氣達標排放。
5、配電測控係統:選用成套配電裝置、測控製作台、工業電視監控係統、就地操作箱、通訊、工控機等電氣設備,實現整個幹燥係統集中控製或就地控製。
6、成品輸送係統:烘幹後的成品直接輸送到下級進行分級或研磨。
粉煤灰烘幹技術特點
1、燥效果好,處理能力大。采用熱煙氣與濕粉煤傑直接接觸,順流工藝烘幹,熱交換充分,烘幹效果好,產能大。
2、雙打散係統效果好,確保打散後的濕粉煤灰團小於30mm,從而保證粉煤灰烘幹的效果。
3、自動化程度高,操作簡易。係統集成化程度高,且配備全自動智能監控係統,對熱風爐爐膛、烘幹機入口、出口和引風機入口等主要部位的溫度、壓力等參數實時監測。係統運行實現自動控製與調節,參數連續自動采集、故障報警及安全聯鎖保護等。
4、振動給料機、烘幹機、引風機、鼓風機等設備采用變頻調速。根據產量及運行參數需要采用適當轉速,不僅可以方便調控需要,而且節省大量能耗。
5、排放好。尾氣采用氣箱脈衝袋式除塵器,不僅實現幹粉煤灰的收集,而且排放達標。
6、工作環境好。烘幹係統運行均為全密閉負壓專業化操作,無粉塵跑冒。
