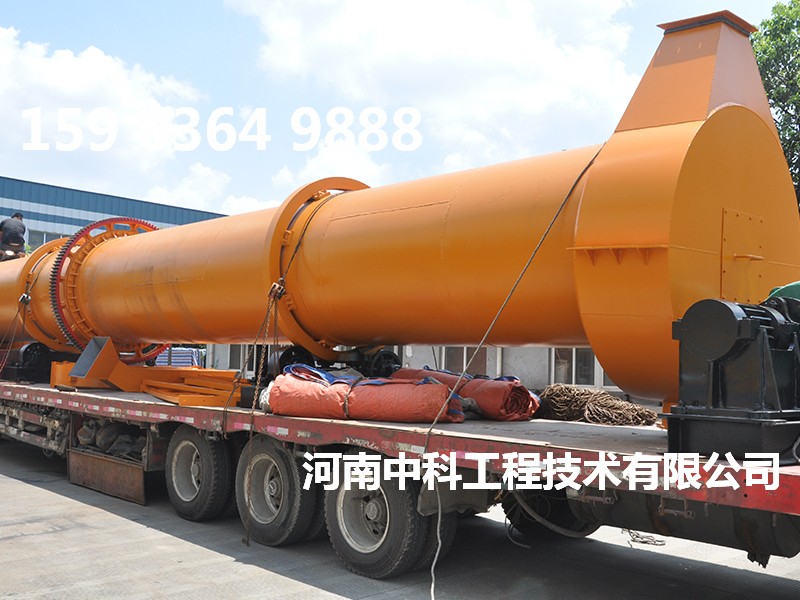

河南中科專業生產石英砂轉筒烘幹機,石英砂專用烘幹機設備先進,自動化程度高,操作員可快速完成作業狀態設定和養護,經濟效益高!歡迎廣大客戶來電谘詢.電話：159 0364 9888

石英砂烘幹機與河沙烘幹機、沙子烘幹機屬於同一種烘幹機設備，一般可采用單筒長筒體，與礦粉烘幹機都比較類似，主要用於烘幹幹燥一定濕度和粒度範圍的物料，廣泛用於建材、冶金、化工、水泥工業、各種礦粉、石灰石、煤粉、石英砂、粘土、黃砂、鑄造砂、擦洗砂及各種金屬精礦、尾礦等不怕高溫及稍被煙塵汙染的物料的烘幹幹燥。石英砂烘幹機具有產量大、能耗低、低維護等優點。

1、筒體；2、前輥圈；3、後輥圈；4、齒輪；5、擋輥；6、拖輥；7、小齒輪；8、出料部分；9；揚料板；10、減速機；11、電機；12、熱風道，13、進料溜槽；14、爐體等部分組成,另外可根據用戶需求設計煤氣發生爐、燃燒室或石英砂烘幹機配套提升機、皮帶輸送機、定量給料機、旋風除塵器、引風機等。

工作原理編輯

石英砂是由皮帶輸送機或鬥式提升機送到料鬥，然後經料鬥的加料機通過加料管道進入加料端。加料管道的斜度要大於物料的自然傾角，以便物料順利流入幹燥器內。幹燥器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起並流進入筒體的。

隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使濕物料得以幹燥，然後在出料端經皮帶機或螺旋輸送機送出。

在筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表麵增大，以提高幹燥速率並促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經幹燥器以後，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器後再放排放。

主要特點編輯

1.設備投資是國外進口產品的20%，采用耐磨錳板製造，比普通鋼板耐磨3-4倍。

2.物料初水分15%，終水分確保0.5-1%以下，是水泥廠礦渣粉，幹粉砂漿生產線等各種烘幹工程 產品。

3.比傳統單筒烘幹機提高熱效率達40%以上。

4.燃料可適用白煤、煙煤、煤矸石、油、汽。能烘20-40mm以下塊料、粒料、粉狀物料。

5.比單筒烘幹機減少占地麵積60%左右。土建投資降低60%左右，安裝方便。

6.無漏風現象，徹底解決了密封難點。

7.出料溫度≤60度，可直接進料庫，無需進冷卻棚冷卻。

8.外筒體溫度≤60度，廢氣溫度<120度，除塵設備布袋使用時間長2倍以上。

安裝調試編輯

烘幹機的安裝應嚴格按上裝配圖和基礎圖的要求規範施工，烘幹機安裝前，應對其零部件及其輔佐件 一律清查，清擦，清理幹淨完備齊全。由於烘幹機是長體大型設備，因此安裝時應按此順序和方法進行：

（一）劃基礎線

在基礎標板上正確的作出十字線，標高線，中心標板埋設要達到使用方便，準確並考慮 機座安裝後不被遮蓋。

（二）安裝底座與拖輪

鏟平墊鐵位置，劃出底座，拖輪的中心線，按照圖紙要求，找準底座與拖輪的安裝位置，調平放正，先把 基礎孔灌漿，混凝土達到一定強度時，擰緊地腳螺栓，複查合格後，再安裝筒體。

（三）安裝筒體及滾圈

先將滾圈裝在筒體上，固定時所需要的凹狀接頭要一正一反交錯配置，並調整墊鐵的厚度，使滾圈與凹狀 接頭的接觸保持相應的間隙，切勿一致，並點焊凹狀接頭螺栓頭部與筒體內。

（四）安裝大齒輪

安裝前檢查對接麵接口不得有碰撞痕跡，把大齒輪與筒體接觸表麵清擦幹淨，然後將兩半齒輪小心的對好 並擰緊接口螺栓，便將大齒輪裝在筒體上。轉動筒體，檢查大齒輪的徑向跳動和側向擺動，直至校調合格 。

（五）安裝小齒輪

根據已裝好的大齒輪，調整好大、小齒輪的齧合參數並達到設備規定要求，固定小齒輪，減速機電機的位置。

（六）安裝齒輪罩，使其與齒輪的邊緣距離勻稱 上述工作全部做好後，進行二次灌漿，對灌漿的要求應按土建設計的有關規定進行。與灌漿有關的安裝複查，調試工作同步進行，以確保烘幹機的安裝質量。
